Краткая выжимка
Усадка дома — естественный процесс уменьшения линейных размеров строительных конструкций в течение 1–6 лет после возведения. Деревянные дома из бруса дают усадку 6–10 %, из брёвен — 8–12 %, из газобетона — 0,3–0,5 мм/м, из кирпича и монолитного железобетона — менее 0,1 мм/м. Усадка передаётся на дверную коробку через монтажный шов и вызывает перекос геометрии полотна относительно коробки.
Эксцентрик (эксцентриковая втулка) — регулировочный элемент, встроенный в ответную планку замка или в петлю, позволяющий изменять прижим полотна к коробке в диапазоне ±1,5–2,0 мм без демонтажа двери.
Регулировка петель выполняется шестигранным ключом (обычно 4 или 5 мм) и позволяет сместить полотно по трём осям: вертикаль (вверх/вниз), горизонталь (вправо/влево), глубина (прижим к коробке).
Согласно ГОСТ 31173-2016 «Блоки дверные стальные. Технические условия», допустимое отклонение диагоналей дверной коробки не должно превышать 2 мм, а зазор между полотном и коробкой по периметру должен составлять 2–4 мм. При превышении этих значений требуется регулировка или переустановка.
Физика усадки: почему дом «садится»
Механизм усадки по типам конструкций
Усадка — уменьшение объёма и линейных размеров материала вследствие потери влаги, уплотнения структуры или ползучести под нагрузкой.
| Критерий | Деревянный дом (брус) | Деревянный дом (бревно) | Газобетон / пеноблок | Кирпич | Монолитный ЖБ | Каркасный дом |
|---|---|---|---|---|---|---|
| Величина усадки | 6–10 % высоты | 8–12 % высоты | 0,3–0,5 мм/м | < 0,1 мм/м | < 0,1 мм/м | < 1 мм на этаж |
| Срок активной усадки | 1–3 года | 2–5 лет | 3–6 месяцев | 6–12 месяцев | 3–6 месяцев | Минимальна |
| Направление | Вертикальное (по высоте стен) | Вертикальное | Вертикальное + горизонтальное | Вертикальное | Вертикальное | Минимально |
| Влияние на дверную коробку | Высокое (до 50–80 мм на этаж) | Высокое | Среднее | Низкое | Низкое | Низкое |
| Комментарий | Требует установки обсадной коробки (окосячки) | Требует обсадной коробки | Усадка равномерная | Усадка фундамента, не стен | Усадка фундамента | Деформация от ветровых нагрузок |
Как усадка передаётся на дверную коробку
- Стена уменьшает высоту → верхняя часть коробки испытывает вертикальное давление.
- Неравномерная усадка (разная влажность древесины в разных венцах) → горизонтальное смещение одной из стоек.
- Усадка фундамента (для кирпичных и блочных домов) → наклон всей стены, передача момента на коробку.
- Сезонные колебания влажности древесины → циклическое расширение/сжатие проёма на 2–5 мм.
Нормативные допуски
Согласно СП 64.13330.2017 «Деревянные конструкции», при проектировании проёмов в деревянных домах необходимо предусматривать компенсационный зазор над коробкой:
- Для домов из бруса естественной влажности: 50–80 мм на этаж.
- Для домов из клеёного бруса: 20–40 мм.
- Для домов из оцилиндрованного бревна: 60–100 мм.
Согласно ГОСТ 31173-2016, п. 5.2.4, отклонение от прямоугольности дверной коробки не должно превышать 2 мм на диагональ. При превышении данного значения дверное полотно не обеспечивает нормативное прилегание к уплотнителю.
Диагностика перекоса дверной коробки
Признаки перекоса
- Полотно не закрывается до конца или закрывается с усилием.
- Зазор между полотном и коробкой неравномерный (с одной стороны 1 мм, с другой 5 мм).
- Дверь самопроизвольно открывается или закрывается.

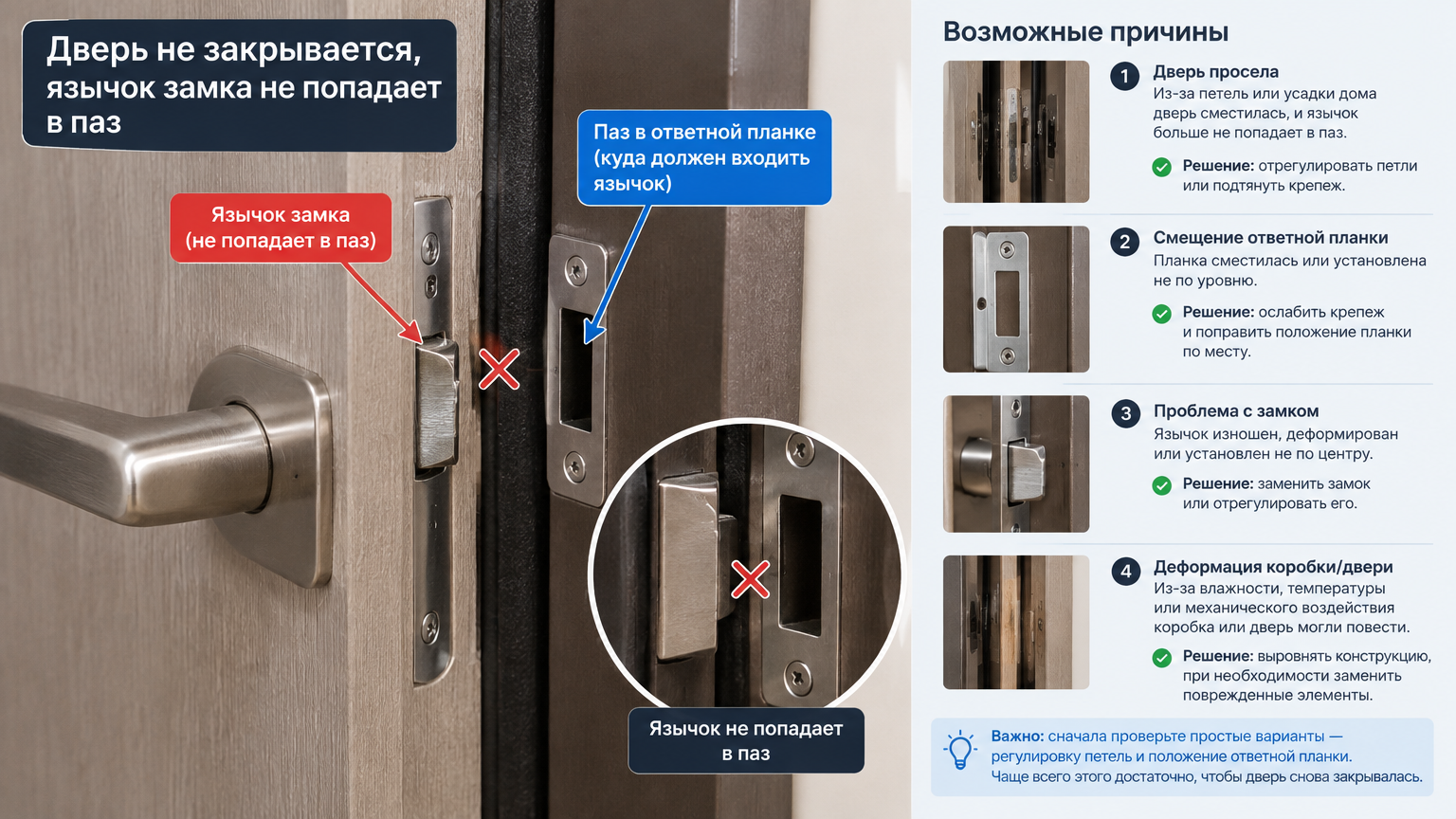

- Язычок замка не попадает в ответную планку.
- Видимый наклон полотна при закрытой двери.
- Скрип петель при открывании/закрывании.
Инструменты для диагностики
| Инструмент | Назначение | Допуск измерения |
|---|---|---|
| Строительный уровень 600–1000 мм | Проверка вертикальности стоек и горизонтали верхней перемычки | ±0,5 мм/м |
| Рулетка | Замер диагоналей коробки и зазоров | ±1 мм |
| Щупы (набор 0,1–3 мм) | Измерение зазора между полотном и коробкой | ±0,1 мм |
| Угольник 90° | Проверка прямоугольности углов коробки | ±0,5° |
| Лазерный уровень (опционально) | Определение вертикали и горизонтали на расстоянии | ±0,2 мм/м |
Порядок диагностики
- Шаг 1. Измерить диагонали коробки (от верхнего левого угла до нижнего правого и наоборот). Разница не должна превышать 2 мм (по ГОСТ 31173-2016).
- Шаг 2. Приложить уровень к вертикальным стойкам. Отклонение более 1,5 мм на высоту коробки указывает на перекос.
- Шаг 3. Измерить зазоры по периметру полотна щупами. Норма: 2–4 мм равномерно.
- Шаг 4. Проверить прилегание полотна к уплотнителю листом бумаги: лист должен извлекаться с лёгким усилием по всему периметру.
- Шаг 5. Определить направление перекоса: верхняя часть смещена вправо/влево, нижняя часть, или обе стойки наклонены.
Эксцентрики: устройство и регулировка прижима
Что такое эксцентрик
Эксцентрик (эксцентриковая втулка, цапфа с эксцентричным смещением) — цилиндрическая деталь со смещённым центром, встроенная в ответную планку замка или в торцевую часть полотна. При повороте эксцентрика меняется расстояние между полотном и ответной частью коробки, что регулирует плотность прижима.
Типы эксцентриков
| Критерий | Эксцентрик в ответной планке | Эксцентрик на полотне (цапфа) | Регулировочный винт в петле |
|---|---|---|---|
| Расположение | В коробке, в зоне замка | На торце полотна, напротив ответной планки | В теле петли или в крепёжной пластине |
| Диапазон регулировки | ±1,0–1,5 мм | ±1,0–2,0 мм | ±1,0–2,5 мм |
| Инструмент | Шестигранник 3–4 мм или плоская отвёртка | Шестигранник 4 мм | Шестигранник 4–5 мм |
| Количество на дверь | 1–3 шт. (по числу ответных планок) | 2–4 шт. | По числу петель |
| Комментарий | Регулирует прижим в зоне замка | Регулирует прижим по высоте полотна | Регулирует прижим и положение по 3 осям |
Пошаговая регулировка эксцентрика прижима
- Шаг 1. Открыть дверь на 90°. Найти эксцентрик в ответной планке замка (выглядит как втулка с углублением под ключ, смещённым относительно центра).
- Шаг 2. Вставить шестигранный ключ 3 или 4 мм в углубление эксцентрика.
- Шаг 3. Повернуть эксцентрик на 90° по часовой стрелке для увеличения прижима (язычок замка будет входить плотнее). Повернуть против часовой стрелки для ослабления прижима.
- Шаг 4. Закрыть дверь и проверить прилегание листом бумаги. Лист должен извлекаться с равномерным усилием.
- Шаг 5. При необходимости повторить поворот на 15–30° до достижения равномерного прижима.
- Шаг 6. Проверить работу замка: язычок должен входить в паз без заедания, ключ поворачиваться без дополнительного усилия.
Примечание: согласно ГОСТ 31173-2016, п. 5.3.2, усилие закрывания дверного полотна не должно превышать 25 Н (≈ 2,5 кгс). Если после регулировки эксцентрика усилие выше, необходимо проверить геометрию коробки.

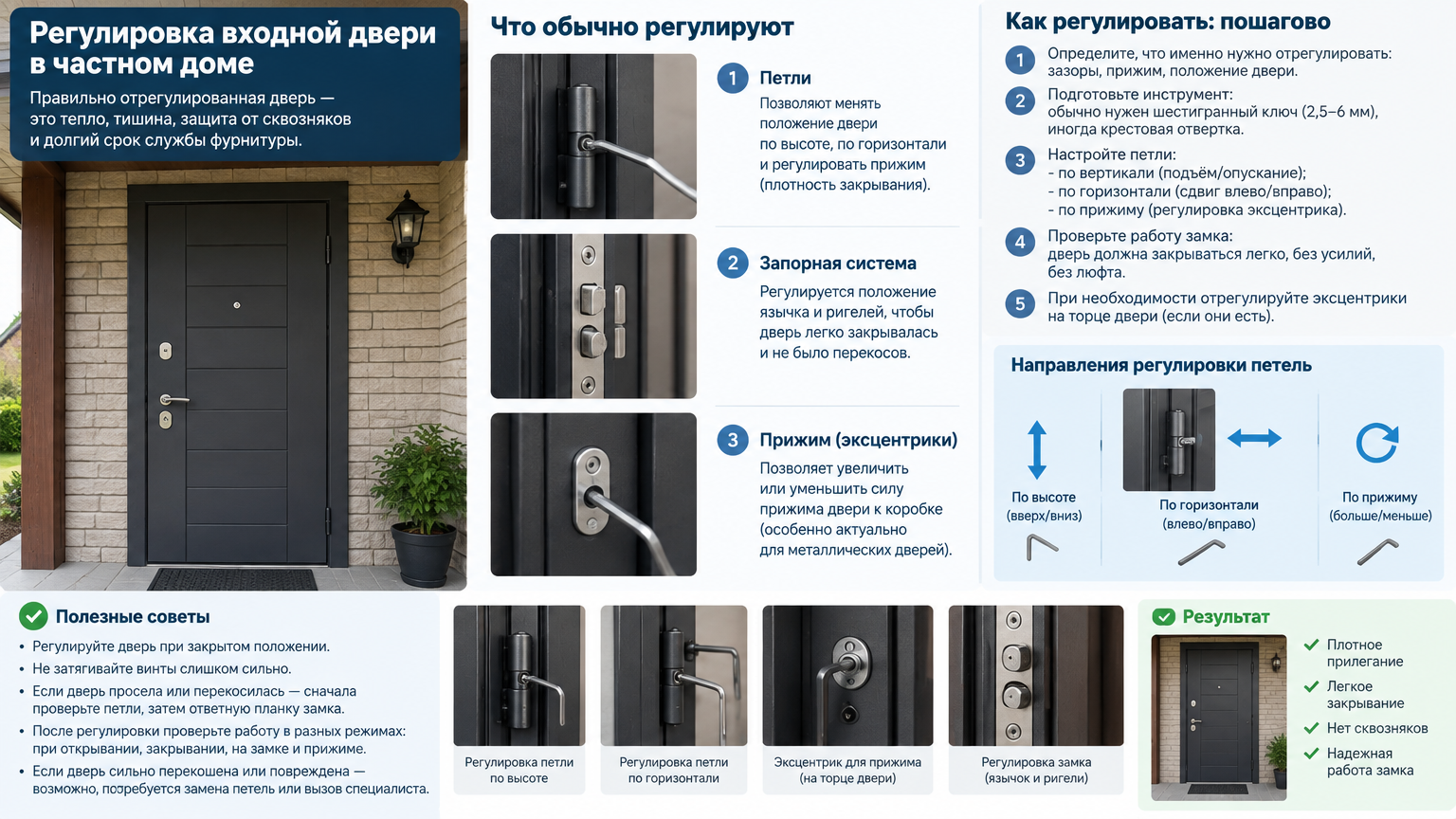

Регулировка петель: три оси смещения
Типы петель входных дверей
| Критерий | Накладная петля (с опорным подшипником) | Скрытая петля (внутренняя) | Петля с регулировкой в 3 плоскостях |
|---|---|---|---|
| Расположение | Наружная, на поверхности полотна и коробки | Врезная, внутри полотна и коробки | Наружная или врезная с регулировочными винтами |
| Регулировка по вертикали | Нет (только замена) | Да, винт снизу петли | Да, ±2–3 мм |
| Регулировка по горизонтали | Нет | Да, боковой винт | Да, ±2–3 мм |
| Регулировка прижима | Нет | Да, эксцентрик или винт | Да, ±1,5–2,5 мм |
| Грузоподъёмность (на 1 петлю) | 60–120 кг | 40–80 кг | 50–100 кг |
| Комментарий | Регулировка только заменой или подгибом | Наиболее функциональна для регулировки | Стандарт для современных стальных дверей |
Регулировка по вертикали (вверх/вниз)
Применяется, если полотно провисло и задевает нижнюю часть коробки.
- Шаг 1. Открыть дверь на 90°.
- Шаг 2. Найти регулировочный винт в нижней части петли (обычно закрыт декоративным колпачком). Колпачок снять.
- Шаг 3. Вставить шестигранный ключ 5 мм в вертикальный винт.
- Шаг 4. Повернуть по часовой стрелке для подъёма полотна, против часовой — для опускания. Один полный оборот смещает полотно на 0,5–1,0 мм.
- Шаг 5. Приподнять полотно на 1–2 мм (если провисло). Закрыть и проверить зазор снизу.
- Шаг 6. Если дверь на 3 петлях — регулировать все три петли синхронно, чтобы не создавать перекос.
Регулировка по горизонтали (вправо/влево)
Применяется, если полотно смещено вбок и неравномерно прилегает к вертикальной стойке.
- Шаг 1. Открыть дверь. Найти боковой регулировочный винт в петле (обычно на боковой поверхности петли).
- Шаг 2. Вставить шестигранный ключ 4 мм.
- Шаг 3. Повернуть по часовой стрелке для смещения полотна к петлевой стороне, против — для смещения к замковой стороне.
- Шаг 4. Смещать не более чем на 0,5 мм за один оборот. После каждого поворота закрывать дверь и проверять зазор.
- Шаг 5. Отрегулировать все петли одинаково.
Регулировка прижима (глубина, вперёд/назад)
Применяется, если полотно неплотно прилегает к уплотнителю или, наоборот, прижимается чрезмерно.
- Шаг 1. Найти эксцентрик или винт регулировки прижима в петле (обычно расположен на оси петли или на крепёжной пластине).
- Шаг 2. Вставить шестигранный ключ 4 мм.
- Шаг 3. Повернуть по часовой стрелке для усиления прижима (полотно приблизится к коробке), против часовой — для ослабления.
- Шаг 4. Проверить прилегание листом бумаги по всему периметру.
- Шаг 5. Убедиться, что замок закрывается без дополнительного нажатия на полотно.
Таблица: типовые неисправности и способ регулировки
| Неисправность | Вероятная причина | Элемент регулировки | Направление поворота | Диапазон |
|---|---|---|---|---|
| Полотно провисло, задевает порог | Износ подшипника петли, усадка | Вертикальный винт петли | По часовой (подъём) | +1…+3 мм |
| Зазор сверху больше, чем снизу | Усадка верхней части проёма | Верхняя петля, вертикаль | По часовой на верхней петле | +1…+2 мм |
| Полотно не прилегает к уплотнителю со стороны замка | Ослабление прижима | Эксцентрик в ответной планке | По часовой (прижим) | +0,5…+1,5 мм |
| Полотно смещено к петлевой стороне | Усадка боковой стойки | Горизонтальный винт петель | Против часовой (от петли) | −0,5…−1,5 мм |
| Дверь самопроизвольно открывается | Наклон коробки (полотно «падает» в сторону открывания) | Вертикаль + горизонталь всех петель | Комплексно | По уровню |
| Язычок замка не входит в паз | Смещение ответной планки | Эксцентрик или пересверливание планки | Зависит от конструкции | ±1…±2 мм |
Особенности регулировки в деревянных домах
Обсадная коробка (окосячка)
Согласно СП 64.13330.2017, п. 8.3, в деревянных домах дверные блоки должны устанавливаться в обсадную коробку (окосячку), которая не крепится жёстко к стене и компенсирует усадку.
- Обсадная коробка скользит по вертикальным направляющим (паз-шип) в проёме.
- Над обсадной коробкой оставляется компенсационный зазор 40–80 мм, заполненный сжимаемым утеплителем (джут, минвата).
- Дверная коробка крепится к обсаде, а не к стене.
Частота регулировки в деревянном доме
| Период после установки | Частота проверки | Типовые действия |
|---|---|---|
| Первые 3 месяца | 1 раз в месяц | Проверка зазоров, прижима, работы замка |
| 3–12 месяцев | 1 раз в 2–3 месяца | Регулировка петель, эксцентриков |
| 1–3 года | 1 раз в 6 месяцев | Контроль геометрии, подтяжка крепежа |
| После 3 лет | 1 раз в год | Сезонная проверка (весна/осень) |
Когда регулировка не помогает
- Деформация обсадной коробки (прогиб более 5 мм).
- Трещина в стальной коробке в зоне сварного шва.
- Усадка стены более 100 мм без компенсационного зазора.
- В этих случаях требуется демонтаж и повторная установка с учётом фактической усадки.
Нормативная база
- ГОСТ 31173-2016 «Блоки дверные стальные. Технические условия» — допуски геометрии, зазоры, усилие закрывания.
- СП 64.13330.2017 «Деревянные конструкции» (актуализация СНиП II-25-80) — требования к обсадным коробкам, компенсационным зазорам.
- СП 50.13330.2012 «Тепловая защита зданий» — требования к герметичности монтажного шва.
- ГОСТ 30971-2012 «Швы монтажные узлов примыкания оконных блоков к стеновым проёмам» — структура монтажного шва (применяется по аналогии для дверных блоков).
- СНиП 3.03.01-87 «Несущие и ограждающие конструкции» — допуски при монтаже.
- ЕН 1935:2002 (EN 1935) — европейский стандарт на дверные петли, классификация по грузоподъёмности и износостойкости.
Типичные ошибки при самостоятельной регулировке
- Регулировка одной петли без учёта остальных. Приводит к перекосу полотна и неравномерной нагрузке.
- Использование масла или смазки для «устранения» перекоса. Смазка устраняет скрип, но не компенсирует геометрическое смещение.
- Приложение чрезмерного усилия к регулировочным винтам. Срыв резьбы или деформация эксцентрика. Максимальный момент затяжки — 3–5 Н·м.
- Регулировка при закрытой двери. Все операции выполняются при открытом полотне на 90°.
- Игнорирование причины перекоса. Если усадка дома продолжается, регулировка даст временный эффект. Необходимо установить обсадную коробку или компенсаторы.
Часто задаваемые вопросы (FAQ)
Что такое эксцентрик на входной двери?
Эксцентрик — регулировочная втулка со смещённым центром, встроенная в ответную планку замка или в петлю. При повороте эксцентрика шестигранным ключом изменяется расстояние между полотном и коробкой, что позволяет регулировать плотность прижима в диапазоне ±1,0–2,0 мм без демонтажа двери.
Как понять, что дверь перекосило из-за усадки дома?
Основные признаки: неравномерный зазор между полотном и коробкой (разница более 2 мм по сторонам), самопроизвольное открывание или закрывание полотна, заедание язычка замка, скрип петель. Для подтверждения измерить диагонали коробки рулеткой: разница более 2 мм указывает на перекос (согласно ГОСТ 31173-2016).
Сколько петель должно быть на двери массой 100 кг?
Для дверного полотна массой до 100 кг достаточно 2 петель с опорным подшипником. Для массы 100–150 кг рекомендуется 3 петли. Для полотен свыше 150 кг — 4 петли или 3 усиленные петли. Каждая петля должна выдерживать нагрузку не менее 50 кг с запасом. Данные соответствуют классификации по ЕН 1935:2002 (класс грузоподъёмности 13–14 для дверей 100–160 кг).
Можно ли отрегулировать скрытые петли самостоятельно?
Да, при наличии шестигранных ключей 3, 4 и 5 мм. Скрытые петли имеют три регулировочных винта: вертикальный (снизу), горизонтальный (сбоку) и винт прижима (на оси). Регулировка выполняется при открытой двери. Смещение за один поворот винта составляет 0,3–0,7 мм. При отсутствии опыта рекомендуется обратиться к монтажнику, чтобы не сорвать резьбу.
Как часто нужно регулировать дверь в новом деревянном доме?
В первый год после установки — каждые 2–3 месяца. На второй-третий год — каждые 6 месяцев. После завершения активной усадки (3–5 лет) — 1 раз в год для профилактической проверки. Обсадная коробка снижает частоту регулировки в 2–3 раза.
Что делать, если регулировка петель не устраняет перекос?
Если после регулировки всех петель зазор остаётся неравномерным или полотно не входит в коробку, вероятная причина — деформация самой коробки (прогиб, скручивание). В этом случае необходимо: (1) проверить геометрию коробки уровнем и рулеткой; (2) при отклонении более 3 мм — ослабить крепёж коробки и выровнять её с помощью клиньев; (3) при деформации более 5 мм — заменить коробку. Согласно ГОСТ 31173-2016, эксплуатация двери с отклонением диагоналей более 2 мм не рекомендуется.
Влияет ли перекос коробки на тепло- и звукоизоляцию двери?
Да. При перекосе более 2 мм нарушается равномерность прижима полотна к уплотнителю. Зазор в 1 мм по периметру увеличивает воздухопроницаемость на 15–20 % (по данным испытаний по ГОСТ 26602.2-99). Это снижает эффективное сопротивление теплопередаче и индекс изоляции воздушного шума (Rw) на 3–6 дБ.
Итоги
- Усадка дома — естественный процесс, который в деревянных домах достигает 6–12 % высоты и продолжается 1–5 лет.
- Перекос дверной коробки диагностируется по неравномерным зазорам, отклонению диагоналей (норма — не более 2 мм по ГОСТ 31173-2016) и заеданию замка.
- Эксцентрики позволяют регулировать прижим полотна в диапазоне ±1,0–2,0 мм без демонтажа двери.
- Петли с регулировкой в трёх плоскостях компенсируют смещение по вертикали, горизонтали и глубине в диапазоне ±2–3 мм.
- В деревянных домах обязательна обсадная коробка (окосячка) по СП 64.13330.2017 для компенсации усадки.
- Регулировку выполнять при открытой двери, шестигранными ключами 3–5 мм, не превышая момент затяжки 5 Н·м.
